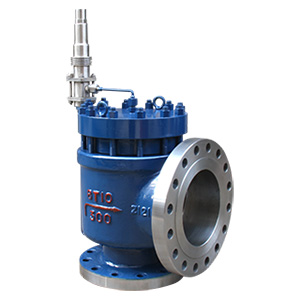

美標式安全閥,A46型先導式安全閥,美標安全閥選型--用途

該閥門利用導閥壓力信號打開主閥閥瓣，具有開啟靈敏，回座壓力高，密封性好等特點，廣泛使用于石油、天然氣等設備或系統.作為安全保護裝置。

工作原理

允許工作壓力接近安全閥的整定壓力。較小超壓就能使主閥迅速達到全啟狀態。安全閥動作性能和開啟高度不受背壓的影晌。啟閉壓差可調。導閥不流動型結構設計減少了有害介質的排版和環境污染?？稍诰€檢測安全閥的整定壓力。型號代碼工作原理當系統正常工作,先導閥處于關閉狀態時,系統壓力通過進口壓力管道、導鬧和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室,從而在主閥瓣上產生了一個向下的凈作用力,使主閥處于美閉狀態。

當系統壓力達到整定壓力時,導閥開啟且滑梭封閉導閥進氣通道,主閥氣室的壓力通過導閥排敢泄壓,由于系統壓力高于回座壓力,滑梭封閉進氣通道從而阻斷流體在導鬧中的流動（非流動型導閥的特征）,這時主閥氣室的壓力急劇下降,主閥閥瓣完全打開,流體通過主閥泄放降壓。當系統壓力降低到一定值時,導閥的彈簧力克服了閥進口壓力作用在滑梭上的力,導閥回座,頂桿頂開滑梭,zui后使得流體重新進入主閥的圓頂氣室,關閉主閥。
